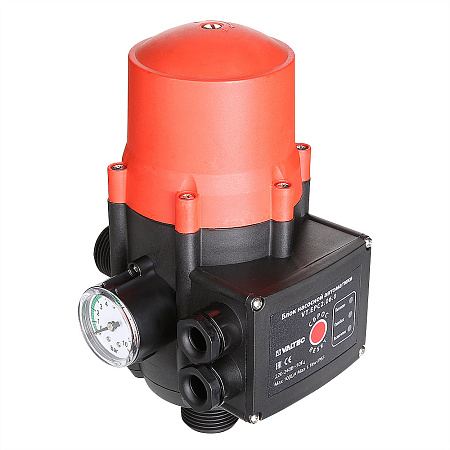

Блок насосной автоматики EPC-2 VALTEC

(VT.EPC2.06) Блок насосной автоматики (пресс-контроль) VT.EPC2.06.0 является комбинацией реле минимального давления с реле протока и служит для управления насосами водоснабжения, их защиты от работы «на закрытую задвижку» и в режиме «сухого хода».

Когда при водопотреблении давление в сети опускается ниже настроечного, блок пускает насос, обеспечивая подачу воды пользователям. Значение давления включения можно задать самостоятельно, в диапазоне от 1,5 до 3,0 бара (заводская настройка – 1,5 бара). После прекращения разбора воды выключение насоса происходит с задержкой в 8 с, что исключает возникновение гидроудара. При отсутствии воды во всасывающей линии блок отключает насос с задержкой 10–15 с, защищая его от «сухого» хода.

Блок снабжен пультом управления. Встроенный манометр позволяет визуально контролировать давление рабочей среды на выходе из блока.

Рабочие контакты реле выполнены из серебряно-никелевого сплава, не окисляющегося во влажных условиях. Блок допускается применять при влажности окружающей среды до 70 %. Класс защиты прибора – IP65. Диаметр резьбы присоединительных патрубков

Напряжение питания блока – 220 В (50 Гц). Максимальный ток коммутации – 10 (при индуктивной нагрузке – 6) А. Повысить коммутирующую способность можно, установив магнитный пускатель. Это позволит также применять автоматику для управления трехфазным насосом.

Пример подключения:

Примечание: давление на выходе насоса данным устройством не регулируется. При необходимости ограничить верхнее значение этого параметра после блока автоматики требуется применить реле давления VT.CRS5.02.
